重型提升装置-200吨液压龙门吊系统

作者：发布于：2020/7/29 14:02:24 点击量：

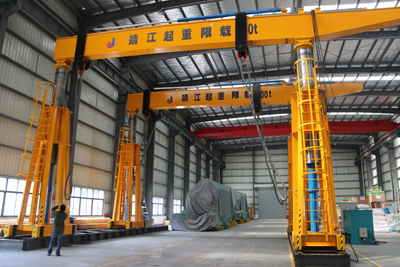

重型提升装置-200吨液压龙门吊系统采用两组龙门架结构，由两组龙门架抬吊200t重物。龙门架主梁上设有两个可移动小车，移动小车通过电机驱动运行，既可单动，又可联动。每个小车最大荷载55t，主梁最大载荷110t。两组龙门架4个吊点共同平稳起吊重物，最大起吊能力200t。

液压龙门吊系统提升装置操作采用遥控操作，有主、副两个遥控器，主遥控器可以控制两台龙门架的联动操作和一个龙门架的单独操作，副遥控器单独控制一个龙门架。龙门架上的起升机构具有单动和联动功能，联动时实现工件的水平上升，单动可用于起重不平衡时的微调。伸缩柱是龙门架主要受力构件，采用伸缩柱能有效保护液压油缸不受侧向力的影响，伸缩油缸只承受垂直顶升力，能有效防止油缸内泄的发生，提高了使用的安全性。油缸内设有位移传感器，能实时反映提升行程，同时根据反馈的位移信号通过PLC系统，即时调整顶升装置的升降速度，确保龙门架两侧同步上升，当两侧位移高差大于10mm时，顶升装置停止动作。采用人工调整，确保起重机安全使用。
