桥式起重机桥架结构的发展趋势及现状

作者: 发布于:2021/11/23 10:46:35 点击量:

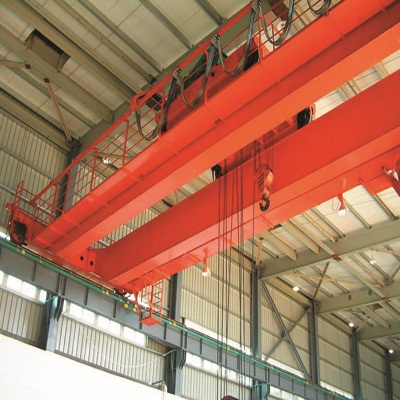

桥式起重机目前最普遍的结构就是桥架加小车的形式,司机室需要因现场使用情况而选择。传统的桥架结构就是由主梁、端梁和走台等部分组成,最常见的桥架是双梁桥架,由两根箱型梁连接端梁组成,两侧走台分别布置电器柜和检修通道,这种传统的结构方式基本是由苏联设计制造技术沿袭而来,总结一点就是笨重,而比较大一点的吨位大多也传承了这种结构模式,只是简单的通过许用应力及疲劳计算,将箱型截面放大再放大,而没有改变其笨重的特点。

桥式起重机桥架结构的发展趋势及现状

桥式起重机

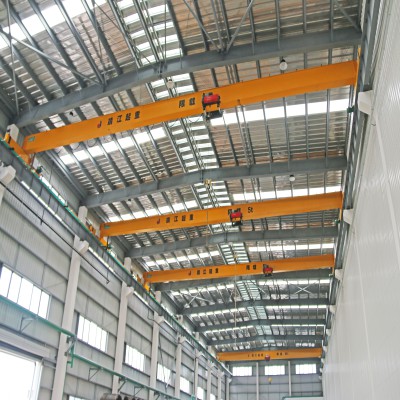

近几年行业内提出的欧式起重机的概念,是区别于传统结构形式的起重机的叫法。不同于传统形式的起重机的可靠、通用性好、价格低廉但是笨重等特点,欧式起重机结合先进的欧洲起重机技术,给予起重机结构紧凑、自重轻、低噪音、节能等符合中国现代工业需求的中高端桥门式起重机新的定义。

桥式起重机桥架结构的发展趋势及现状

桥式起重机

欧式起重机主梁一般采用优化设计,主梁为箱型梁或者H型钢结构;端梁由矩形钢管或者钢板焊接成型,并与主梁通过高强螺栓连接,压缩了走台栏杆等部件,箱体整体高度较传统形式起重机低,配合高度较低的欧式起重机小车,整体自重大大降低,减小了行车轮压。以某起重吨位为50t、跨度为28.5m、起升高度为12m、工作级别为A5的欧式电动葫芦起重机为例,与相同规格的QD传统形式起重机的主梁比重为82%、端梁比重为39%、整车比重为62%,最大轮压比重为39%。并且大车轨道以上高度较传统形式起重机低很多,减小了占用空间,可以为用户在厂房设计方面降低较大的投资。总体来说,欧式起重机已经逐渐得到国内广大用户的认可和广泛使用。
