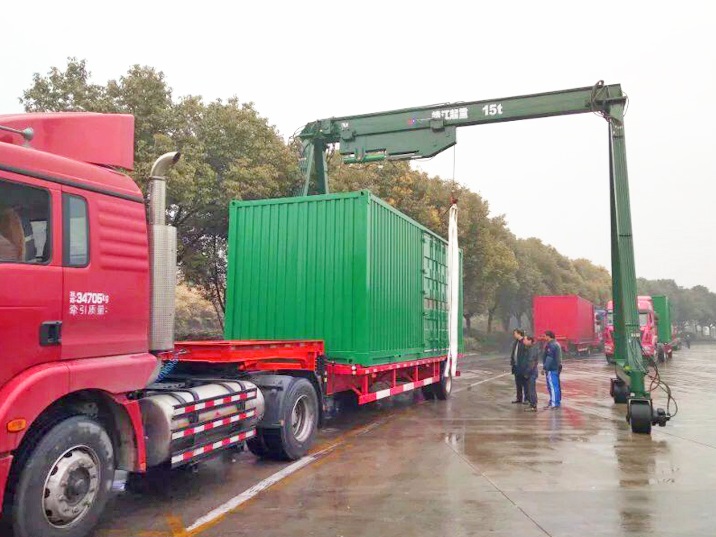

轮胎式集装箱龙门吊是集装箱货物吊运搬移的专用机械设备,主要由主梁,动力传动系统、起升机构、大车运行机构、小车运行机构及吊具等组成。今天小编主要介绍下大车运行的结构组成,大车运行机构由车轮组、传动机构、车架和平衡梁、转向系统、安全防护装置等组成。

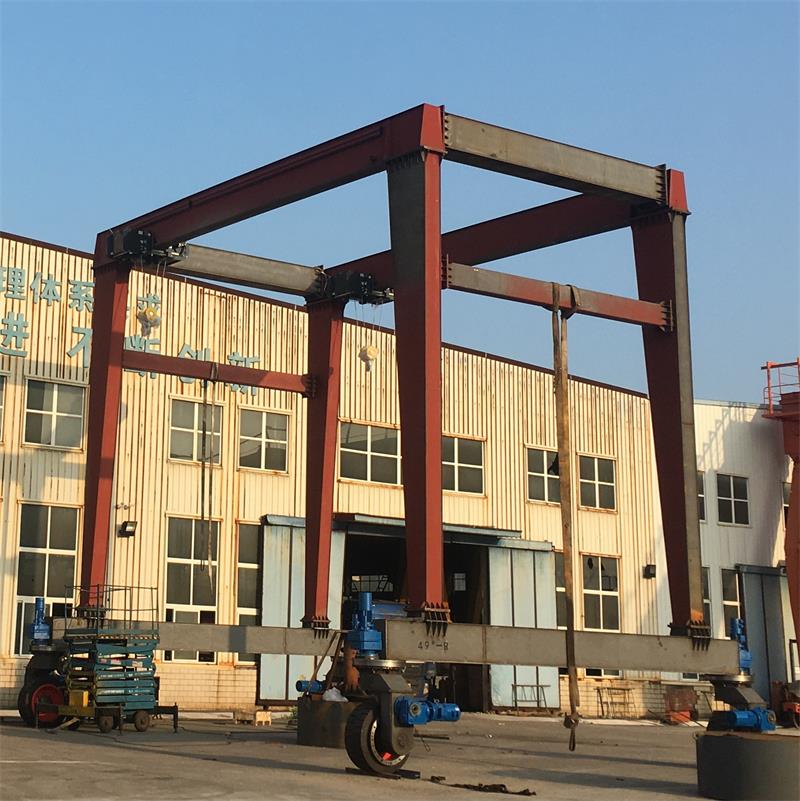

车轮组由轮胎、轮辋、车轮轴和两个轴承座组成,轮胎为常采用18.00~25工程轮胎,28—40层级。大车运行传动机构一般采用立式电动机,通过减速器、链轮、传动链条,带动主动轮轴上的大链轮驱动车轮。驱动部分设调整装置,用来调整链条张紧度。车架为鞍形结构,与平衡梁通过转轴连接,转轴下部安装推力轴承以承受轮压,上部采用推力轴承,部分采用球面滚子轴承。起重机一般采用90°直角转向,在堆场两头转向处,铺设有转向钢板,以减少转向时车轮的变形和磨损。其他装置主要有保护车轮的护罩,轮胎抗大风吹动的斜楔块,大车跑偏防碰撞开关等。
