大跨度的门式起重设备为何需要纠偏装置呢?

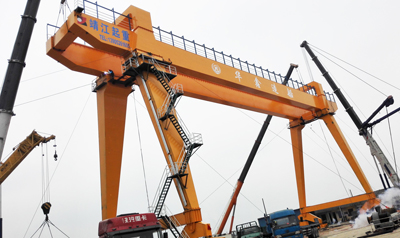

靖江起重设备厂是专业生产门式起重设备的厂家,今天给大家普及的知识是关于大跨度的门式起重设备,主要是指跨度大于40m的龙门吊。依据GB6067.1-2010起重机械安全规程规定,在大跨度门式起重设备上通常装有纠偏装置,用来指示和调整大跨度门式起重设备运行的偏斜量,具体要求为:“跨度大于40m的门式起重设备和装卸桥宜装设偏斜指示器或限制器。当门式起重设备两侧支腿运行不同步而发生偏斜时,能向司机指示出偏斜情况,在达到设计规定值时,还应使运行偏斜得到调整和纠正。”门式起重设备生产厂家提醒,该条文在GB/T3811-2008中也有相应表述,属于强制性条文。
大跨度门式起重设备在运行中,由于两侧支腿运行阻力不同、车轮打滑、车轮直径差异以及大车轨道高低和平行偏差造成运行阻力的不同等原因,刚、柔腿运行一段时问后回产生快慢不一的现象,门式起重设备一侧支腿超前于另一侧支腿的。当超前量(或偏斜量)超过一定数值后,大跨度门式起重设备门架结构因为发生较大变形而使机构的运行阻力和金属构件的内力增大,导致运行电动机烧毁或金属构件被破坏,从而降低了驱动装置和金属构件的安全性与使用寿命,甚至使起重机无法工作。因此,对于跨度大于等于40m的门式起重设备,一定要在设计的时候考虑纠偏装置。
靖江起重设备厂告诉您,目前常用的纠偏形式是电气纠偏,采用两套偏斜监控装置和一套偏斜限位装置。在每侧大车运行机构的检测轮上各设一套光电编码器(多圈绝对值,用P+F的较多),检测两侧行程的相对量,当行走偏差在跨度的1~3‰范围内时,由电脑控制进行自动纠偏。当偏差超过3‰时起重机停车,由司机进行手动操作纠偏调整并达到1%范围内后,再启动大车行走机构,则行走机构即可正常工作。另一套在大车台车和地面间装有电磁感应块,隔约10~20多米安装一块,用于校零。此外,在大跨度门式起重设备柔腿顶端与主梁柔性铰连接处装有限位开关,当偏斜值达到起重机跨度的3‰时,限位开关动作,行走机构紧急断电停车,司机通过手动操作柔腿运行机构进行手动纠偏,消除偏差后恢复大车运行。1‰范围内不纠偏,紧急断电停车实际为延时刹车,不然大跨度门式起重设备冲击很大,不安全。
以上就是大跨度门式起重设备需要安装纠偏装置的原因,靖江起重设备厂在这里希望相关厂家都能遵守起重设备的生产安装规范,生产出安全稳定高效的起重设备。
